JT01梯控讀頭天線總成

(零售價格:詳詢 400-8282-116
JT01梯控讀頭天線總成
圖片加載中,請稍侯…
產品圖片展示
  • JT01梯控讀頭天線總成
  • JT01梯控讀頭天線總成
  • JT01梯控讀頭天線總成
  • JT01梯控讀頭天線總成

JT01梯控讀頭天線總成簡介:

JT01梯控讀頭天線總成天線總成是由JT01-Ant(讀卡天線)和JT01-Control(天線控制器)組成,利用射頻通訊方式與主控器連接,用于外部讀卡,標準線長為0.5米(用于外呼操縱盤)和2米(用于內呼操縱盤)。

天線總成安裝方法:

1、該天線總成為外掛式天線總成,需要在操縱盤上開好一個直徑為8mm的小圓孔,安裝時首先將讀卡天線JT01-Ant背面的不干膠撕掉粘貼在操縱盤或者轎廂壁開孔處,控制排線穿過小圓孔,然后將天線控制器JT01-Control的過孔利用螺釘固定在讀卡天線的螺柱上,最后將讀卡天線上的控制排線,插在天線控制器的端子口處。(注:操縱盤開孔處在粘貼前一定擦拭干凈,以便牢固的粘貼)。
2、將天線控制器的射頻連接器與主控器相連即可。
3、預開孔處厚度方向預留17mm放置天線控制器JT01-Control。

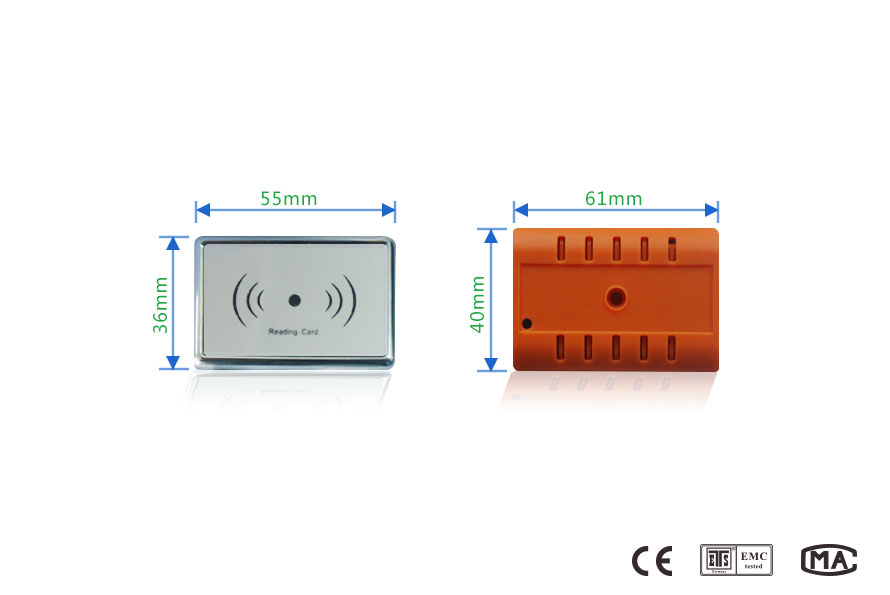

天線總成外形尺寸

  • JT01-Ant外形尺寸:55*36*4(mm)
  • JT01-Control外形尺寸:61*40*10(mm)
  • JT01-Ant安裝尺寸:60*40*6(mm)
  • JT01-Control安裝尺寸:75*55*17(mm)
  • 開孔尺寸:直徑d=8mm

JT01梯控讀頭天線總成技術參數:

型號 BK-JT01
JT01-Ant外形尺寸 55*36*4(mm)
JT01-Control外形尺寸 61*40*10(mm)
JT01-Ant安裝尺寸 60*40*6(mm)
JT01-Control安裝尺寸 75*55*17(mm
開孔尺寸 直徑d=8mm

JT01梯控讀頭天線總成工作示意圖:

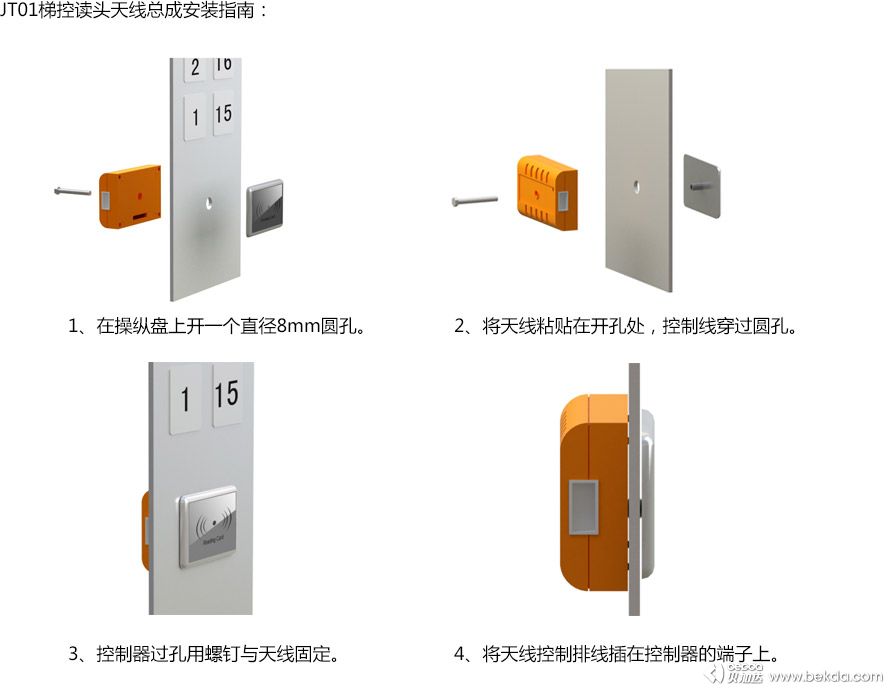

JT01梯控讀頭天線總成安裝指南

JT01梯控讀頭天線總成相關資料下載:

JT01梯控讀頭天線總成相關知識閱讀:

JT01梯控讀頭天線總成新聞案例:
